現貨DPO4104B 泰克DPO4104B Tektronix DPO4104B 二手DPO4104B

主要特點和優點

主要性能指標

• 1 GHz, 500 MHz, 350 MHz 帶寬型號
• 4 通道型號
• 16 條數字通道(MSO 系列)
• 所有通道上高達5 GS/s 的采樣率
• 所有通道上20 M點的記錄長度
• >50,000?wfm/s的大波形捕獲速率
• 標配無源電壓探頭，<4 pF 電容負荷及500 MHz或1 GHz 模擬帶寬
• 成套高級觸發

簡便易用功能

• Wave Inspector?控制功能，輕松導航和自動搜索波形數據
• 29種自動測量、波形直方圖和FFT分析，簡化波形分析
• TekVPI?探頭接口支持有源探頭、差分探頭和電流探頭，自 動定標和確定單位
• 10.4 英寸(264 mm) XGA 彩色顯示器
• 體積小，重量輕－ 僅厚5.4 英寸(137mm)，僅重11 磅(5 公 斤)

連接能力

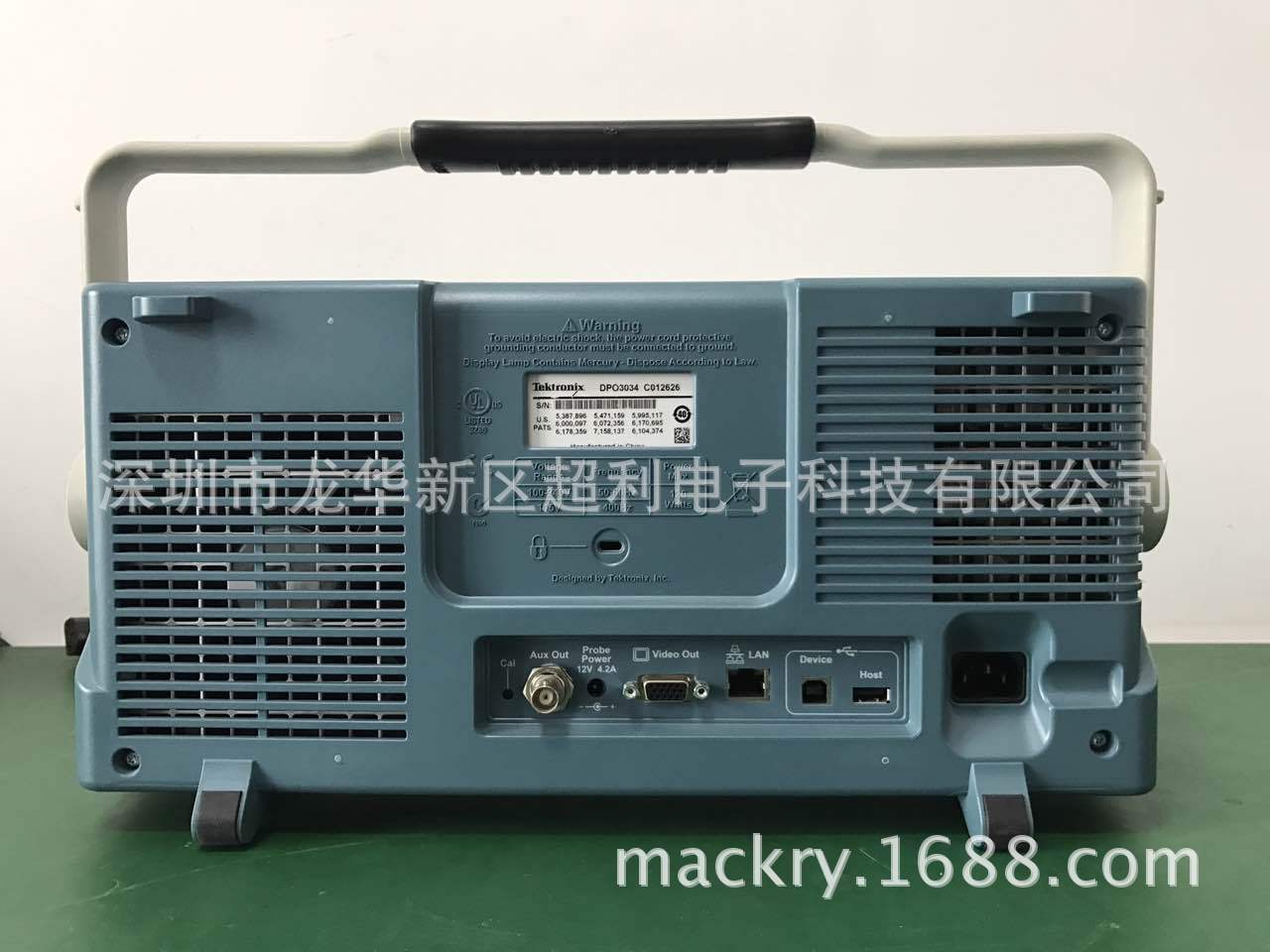

• USB 2.0 主控端口四個，前后面板各兩個，用于迅速簡便地存儲數據、進行打印及連接USB 鍵盤
• 后面板上的USB 2.0設備端口，簡便地連接PC或直接打印兼容PictBridge?的打印機
• 集成10/100/1000BASE-T以太網和VGA端口，用于連接網絡，VGA視頻輸出端口，可以把示波器顯示畫面導出到監視 器或投影儀上

選配串行觸發和分析功能

• I2C, SPI, USB, 以太網、CAN、LIN、FlexRay、RS-232/422/485/UART、MIL-STD-1553 和I2S/LJ/RJ/TDM 自串行總線的自動觸發、解碼和搜索

混合信號設計和分析(MSO系列)

• 并行自動觸發、解碼和搜索功能
• 每條通道獨立設置門限
• 多通道建立時間和保持時間觸發
• MagniVu" 高速采集技術，在數字通道上提供了60.6 ps的精細定時分辨率

選配應用支持

• 電源分析
• 極限和模板測試
• HDTV和自定義視頻分析

多功能混合信號設計調試工具

　　通過MSO/DPO4000B系列示波器，您可以使用一臺儀器查看模擬信號、數字信號和串行信號，迅速找到和診斷復雜的嵌入式系統設計中的問題。由于高達1 GHz的帶寬及所有通道上5倍的過采樣率，您可以獲得必要的性能，查看快速變化的信號細節。MSO/DPO4000B上所有通道標配高達20 M點的深記錄長度，可以捕獲長信號活動窗口，同時保持精細的定時分辨率。

　　泰克MSO/DPO4000B系列示波器的數字熒光技術可以快速查看異常信號，Wave Inspector?控制功能可以迅速導航波形。其可以自動進行串行總線和電源分析，執行極限和模板測試，為您提供了所需的多功能工具，簡化和加快了復雜設計的調試工作。


完善的功能加快每個調試階段的工作速度

　　從迅速發現和捕獲異常事件，到搜索波形記錄找到事件及分析事件特別和設備行為，MSO/DPO4000B系列提供了一套強大的功能，加快了每個設計調試階段的工作速度。
