概述
為了有效地提高干燥效率，節省能源，我公司對傳統的閃蒸干燥機作了進一步的改良，通過對多種物料進行干燥試驗及結合用戶實際使用的反復論證，設計生產了高效分極閃蒸干燥機，使干燥效率及干燥質量得到了明顯提高，并得到了廣大用戶的好評。

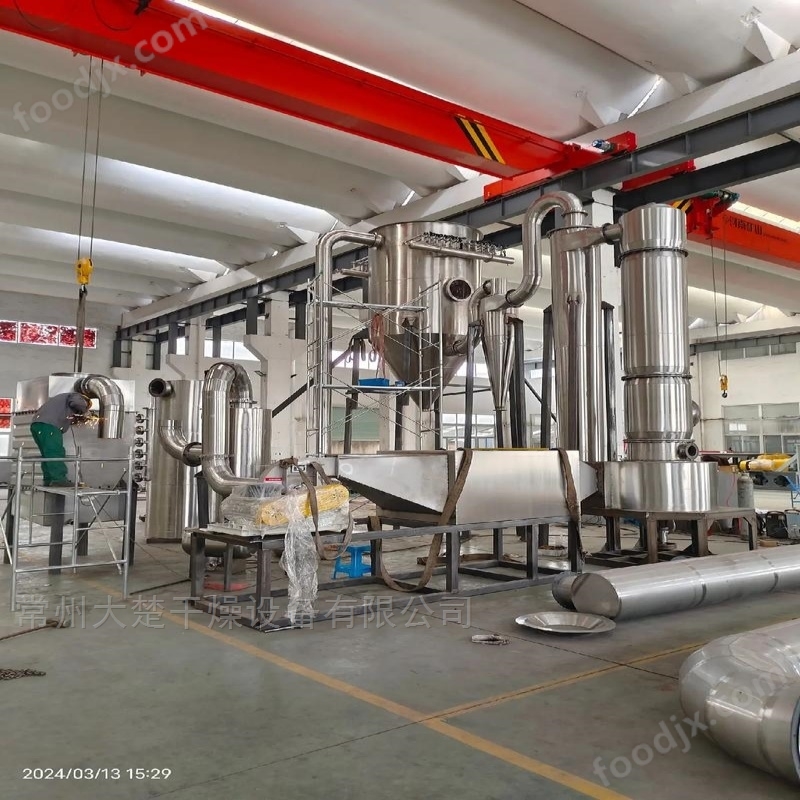

高效分級閃蒸干燥機由空氣加熱系統、粉碎系統、加料系統、主機干燥分級系統、氣－固分離系統、控制系統和風機等組成。工作時，物料通過螺旋加料器進入干燥室，在干燥室中與高速旋轉的熱風相遇，細粉狀物料被熱風帶著向干燥室上端移動，不能帶走的物料落在干燥室底部，被底部的粉碎裝置打碎，物料被迅速分散。在離心力的作用下，達到干燥程度和一定細度的產品被吹出分級裝置，物料在此過程中得到干燥。
構造特點
異辛酸鋁旋轉閃蒸干燥機主要由三部分組成:破碎段、干燥段和分級回收段
①破碎段 旋閃破碎段位于干燥機的下部,其結構可分為三部分:旋閃室、集風室和分散裝置。
旋閃室有多種結構形式,較為典型的有三種,
第一種是大錐體,下部環形底隙與集風室相通,分散裝置下部的旋轉葉片直達環隙處。有的還采取措施將環形底隙制成可調形式。這種形式的干燥機一般采用正壓操作,用以高粘性物料的干燥。
第二種是采用小錐體帶平底,分散裝置下部的旋轉葉片外延至集風室,這種形式的干燥機可采用負壓操作,用來處理粘性不太大、較易分散或含水量不太高的物料。對分散裝置稍加改變也可適于粘性較大物料的干燥。這兩種形式的干燥機環隙處的空塔風速在30m/s以上。
還有一種是無錐體的平底閃蒸干燥機,在旋閃套上開有布風孔槽或在集風室配裝布風機構。或采用平底無集風室,采用氣力直接加料的形式,此種形式適用于粉料或易分散的物料的干燥。
集風室內部一般呈蝸殼結構,使進入旋轉破碎段的熱風分布均勻。也有圓柱形另加導風板形式布風的。所采取的措施都是避免出現均風死角。
異辛酸鋁旋轉閃蒸干燥機分散裝置的結構形式也有多種。目前應用較多的都是旋轉葉片的形式。只是旋轉葉片的結構形式、數量*有些變化。處理較粘物料時進料口的高度降低,旋轉葉片的高度提高使其具有刮料的功能,從而避免物料粘壁。也有采用粉碎機結構形式或磨盤結構形式等多種。其目的都是將物料分散。
對粘性很大或吸附性很強的物料,為解決其干燥問題,可將旋閃破碎段接觸物料部分采用有機化處理。
1.干燥段干燥段的結構較為簡單,一般進料口開在干燥段的下部,并設有檢修門及觀察孔等,物料的運動軌跡可由此段直接觀察到。此段的空塔常態風速或稱中值速度一般取為3~5m/s,也可根據物料酌定的。
2.分級回收段 分級回收段的結構形式也有多種,較為普遍應用的是采用分級環或可調式分級環。近年來,為避免物料在干燥過程中的二次團聚,并降低其成品的粒度,也有加強力分級頭裝置的,其轉速一般采用無級調速或變頻調速。此種機構的采用,需經實驗確定能否達到產品的粒度要求,若不能滿足要求,應采取其他措施或改變干燥方式。
技術規格
| 型號 | XSG-2 | XSG-4 | XSG-6 | XSG-8 | XSG-10 | XSG-12 | XSG-16 | XSG-20 |
| 主機內徑mm | 200 | 400 | 600 | 800 | 1000 | 1200 | 1600 | 2000 |
| 風量M3/h | 350-500 | 1150-2000 | 2450-4500 | 4450-7550 | 7000-12500 | 10000-20000 | 18000-36000 | 28200-56500 |
| 蒸發水份kg/h | 12-17 | 40-70 | 80-150 | 150-250 | 230-4250 | 300-600 | 600-1000 | 1000-1500 |
| *大裝機容量kw | 10 | 20 | 40 | 65 | 85 | 105 | 150 | 230 |
| *大高度m | 4.0 | 4.8 | 5.8 | 6.5 | 7.1 | 7.8 | 8.8 | 10.1 |
| 占地面積m2 | 15 | 20 | 28 | 35 | 40 | 52 | 80 | 150 |
注：1.水分蒸發量是以進風溫度為1 80oC，出風溫度為80oC 時每小時蒸發的水份，
2.除以上型號外可為用戶作特殊設計，
3.以上裝機容量為標準配套，根據物料不同功率配套可明顯減少。
處理物料及特點（以6型閃蒸為基準）
| 物料名稱 | 硬脂酸 | 氫氧化物 | 碳酸鋅 | 殺蟲單 | TMTD | DSD酸 | 氧化鐵紅 | 二氧化銻 | 氯化亞銅 | 白太黑 |
| 進風溫度oC | 150 | 180 | 150 | 120 | 140 | 150 | 200 | 180 | 200 | 280 |
| 初含濕量% | 80 | 55 | 80 | 30 | 65 | 60 | 60 | 45 | 30 | 85 |
| 終含濕量% | 0.5 | 1.5 | 1.0 | 1.0 | 0.5 | 0.5 | 0.5 | 1.0 | 3.0 | 5.0 |
| 實際干燥能力kg/h | 140-160 | 250-280 | 130-170 | 80-110 | 80-120 | 80-120 | 300-350 | 280-320 | 290-310 | 250-300 |
| 物料名稱 | 促進劑 | 油溶墨 | 代酸錳鋅 | 酞青蘭 | 檸檬酸鈣 | 超細碳酸鈣 | 泥漿處理劑 | 二氧異氰尿酸鈉 | 三氧異氰尿酸鈉 |
| 進風溫度oC | 150 | 150 | 120 | 150 | 140 | 160 | 200 | 180 | 150 |
| 初含濕量% | 60 | 45 | 30 | 55 | 40 | 70 | 75 | 25 | 30 |
| 終含濕量% | 0.5 | 2.0 | 1.0 | 1.0 | 1.0 | 1.5 | 5.0 | 0.2-2 | 1.0 |
| 實際干燥能力kg/h | 80-110 | 350-380 | 120-150 | 160-180 | 300-350 | 430-470 | 290-310 | 80-120 | 90-150 |
訂購技術參數：
物料名稱、物性：含水量%、比重g/cm3、物料外形態（成分水、表面水）。
水分、溫度：初水分、終含水量%、允許干燥溫度℃。
新鮮處理量（kg/h），每天開班時間h/day。
可供能源：蒸氣加熱，電容量kva，燃煤熱風爐、天然氣燃燒爐。
設備制作材質：不銹鋼、Q235碳鋼。
